霍尼韦尔在非固化橡胶沥青防水涂料中解决方案
非固化橡胶沥青防水涂料以橡胶、沥青、软化油为主要组份，加入温控剂与填料混合制成的在使用年限内保持粘性膏状体的防水涂料，具有自愈特性，对于建筑工程变形缝等特殊部位的防水处理有突出的效果，广泛使用于非外露建筑防水工程。
当前执行标准：JC/T 2428-2017《非固化橡胶沥青防水涂料》
| 序号 | 项目 | 技术指标 | |
| 1 | 固含量/% | ≥98 | |
| 2 | 耐热性/℃ | 65 | |
| 无滑动、流淌、滴落 | |||
| 3 | 低温柔性 | -20℃，无断裂 | |
| 4 | 渗油性/张 | ≤2 | |
| 5 | 粘接 性能 | 干燥基面 | 100%内聚破坏 |
| 潮湿基面 | |||
备注：其他详细指标见JC/T 2428-2017《非固化橡胶沥青防水涂料》
非固化施工方式

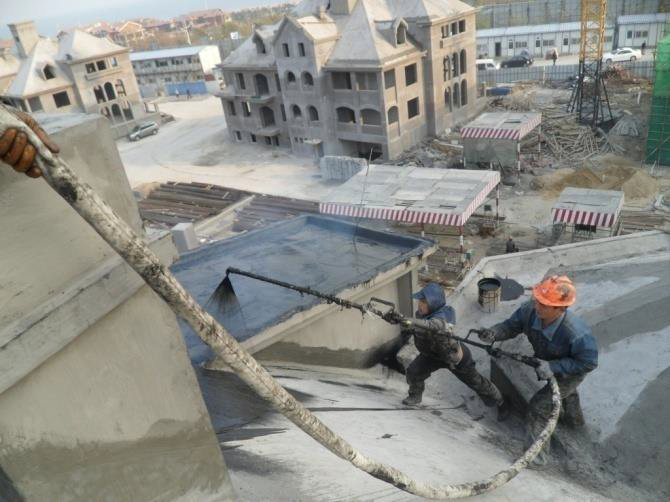

喷涂施工
刮涂施工
霍尼韦尔耐高温改性剂及作用介绍 Honeywell® RF-1000 Honeywell TITAN® 7686 产品 类型 均聚聚烯烃 氧化聚烯烃 关键 性能 显著提升耐热性2% 的用量通过75度耐热 显著提升耐热性1.5% 的用量通90度耐热 产品 应用 满足或稍高于国标 领先国标，雄安标准 霍尼韦尔耐高温改性剂在非固化橡胶沥青防水涂料中的作用 ✦ 提高软化点，改善耐热性 ✦ 降低针入度 ✦ 降低粘度：提高生产线速度；降低加工温度；提高填料 用量 ✦ 减少渗油 ✦ 改善胎基的浸润性 ✦ 提高粘接力 霍尼韦尔主推产品技术指标及主要特点 RF-1000 熔点/℃ 113 ASTM D-3954 针入度 （25℃） ＜0.1mm ASTM D-5 物理 形态 颗粒状100% 通过30目筛网 RF-1000是一款新型沥青用耐高温添加剂，满足客户提高耐温性的要求，同时提供可靠的质量稳定性和高性价比，从而降低耐高温添加剂总使用成本。 ◆助力客户开发满足和高于行业标准的非固化防水涂料新产品 ◆2%的用量可以提升沥青软化点15℃以上 ◆降低沥青混合物粘度，方便较低温度下（如130℃）非固化沥青涂料的喷涂施工。 ◆供应稳定、供货周期短。 ◆推荐用量：非固化沥青涂料总重量的2%左右。 特性 指标 硬度--25℃（77°F） ＜0.5DMM 熔滴点 136℃ 酸值 25 MG KOH/G 150℃粘度 4500CPS 密度 0.99G/CC 产品优势 ◆极大的提升沥青涂料的高温性能。 ◆不影响粘度水平，方便生产与施工。 ◆与沥青的相容性好，不离析，开罐外观好。 ◆推荐用量：非固化沥青涂料总重量的1-1.5%左右。 霍尼韦尔耐高温改性剂测试数据 通过65℃， 75℃失败 基础配方 +1.5%HON 7686 基础配方 +3%RF-1000 基础配方 +2%RF-1000 基础配方 +1.5%国产氧化蜡 结论 ✦2% RF-1000可以提升10度的耐热性，同时可以降低配方体系的粘度。 ✦增加RF-1000的用量，可以通过90度耐热性测试。 随着雄安新区对于非固化橡胶沥青防水涂料的耐热性和130℃下粘度进一步明确，后续会朝着高耐热和低施工温度发展，对于耐高温改性剂的选择至关重要，提升软化点、降低高温下粘度、降低环烷油类使用，将提升非固化橡胶沥青防水涂料质量。 RF-1000熔滴点：113℃ 7686 熔滴点136℃ 150℃粘度：4500CPS 酸值：10-40MG 150℃粘度：＞10000CPS 熔点：~160℃ 170℃粘度：~300CPS 熔点：~110℃ 140℃粘度：~500CPS 可提升高温性能，但溶解慢，相容性差，增加粘度，不方便施工，降低体系的粘结性能 雄安新区非固化橡胶沥青防水涂料对耐热性和粘度做了规定，具体如下： 项 目 检测依据 耐 热 性 ≥90 JC/T2428-2017中7.9 粘 度 按照JTG E20-2011中的T0625-2011进行试验* *注：测试温度130℃。试验前根据被测样品粘度结果选择扭矩在20%-80%范围内的转子，试验时待材料温度稳定后测试。 对应解决方案：耐高温改性剂选用霍尼韦尔TITAN®7686 ，建议添加量1.5%。
/
/ 测试方法 / 配方组成 添加比例 原料型号 基质沥青 42% SK70# 环烷油 22% 中石化 SBS 2.50% 中石化1301-1 SBR 2.50% 山东高氏 滑石粉 28% 一般市售 / 98.5% / 配方 130℃粘度 软化点 耐热性 基础配方 1600 51.5 1500 80.3 通过90℃ 1400 84.2 通过90℃ 1430 77.8 通过75℃ 2500 79.1 通过90℃ 改性剂种类 典型指标 霍尼韦尔蜡 国产氧化蜡 PP蜡 国产聚乙烯蜡 EBS 熔点：~140℃ 改性剂种类 性能特点 霍尼韦尔蜡 显著提升高温性能 降低体系粘度，同时降低施工温度与沥青相容性好，无离析问题 国产氧化蜡 可提升高温性能，但增加粘度，不方便施工，产品稳定性不高 PP蜡 国产聚乙烯蜡 对耐热性改善有限 EBS 对耐热性改善有限，容易析出，影响开罐外观 单位 基准值 ℃ MPa·s ≤1500
本站所有文章、数据、图片来源于网络，仅供学习使用，如有侵权，联系删除！
